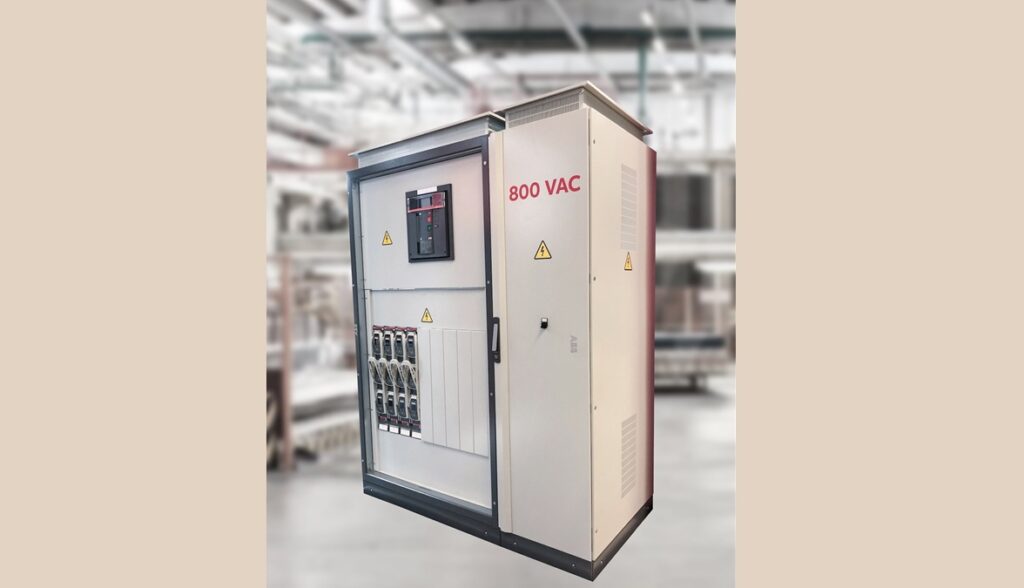

System pro E power 800v AC d’ABB : la solution modulaire pour centrales solaires

Dans un secteur photovoltaïque en pleine croissance, l’optimisation des coûts et de la fiabilité des installations est primordiale. L’augmentation de la tension des systèmes est une tendance clé pour y parvenir, permettant d’améliorer la densité de puissance et de réduire les pertes énergétiques. Pour répondre à ces enjeux, ABB, leader mondial des technologies électriques, a développé le System pro E power 800V AC. Ce tableau de distribution modulaire représente une avancée significative pour les applications solaires à grande échelle, offrant performance, sécurité et flexibilité.

Une innovation conçue pour les défis du solaire à haute tension

Le System pro E power 800V AC est spécifiquement conçu pour les applications photovoltaïques utilitaires et les centrales solaires de grande puissance. Il répond aux exigences exigeantes de la collecte d’énergie basse tension (LV) dans ces installations, où la fiabilité et la minimisation des temps d’arrêt sont critiques. En opérant à une tension de 800 V AC, cette solution permet de transporter plus de puissance avec des courants plus faibles, réduisant ainsi les pertes en ligne et la taille des câbles, ce qui se traduit par une réduction significative du coût total du système. Sa conception s’aligne sur les normes internationales, notamment la norme IEC 61439-2 pour les ensembles d’appareillage à basse tension, garantissant sécurité et interopérabilité.

Architecture modulaire et avantages clés

La force du System pro E power réside dans son architecture modulaire et flexible, qui permet une personnalisation poussée pour s’adapter parfaitement à chaque projet.

Flexibilité et gain d’espace

Le design ingénieux du tableau permet une intégration simplifiée dans les infrastructures existantes ou nouvelles, tout en minimisant l’encombrement au sol. Sa modularité facilite à la fois l’installation initiale et les opérations de maintenance ou d’extension future, offrant ainsi une solution évolutive qui protège les investissements à long terme.

Gestion intelligente et connectée

Le système est conçu pour une gestion intelligente des ressources énergétiques. Sa compatibilité avec les dispositifs de surveillance et de communication permet un monitoring à distance des performances et de l’état de l’installation. Cette connectivité aide les exploitants à anticiper les besoins de maintenance, à optimiser la production et à maîtriser les coûts opérationnels.

Décryptage de la configuration en trois sections

Le System pro E power 800V AC se structure autour d’une configuration tripartite éprouvée, chaque section ayant un rôle bien défini pour assurer protection, contrôle et fonctionnalités auxiliaires.

Section 1 : la protection renforcée

La première section est dédiée à la protection du circuit. Elle peut accueillir jusqu’à 9 interrupteurs-fusibles InLine II par colonne, certifiés pour une utilisation à 800 V AC (catégorie AC-22B). Ces appareils, disponibles en modèles 3 pôles (ZLBM1/2/3), sont équipés d’un indicateur de fusible fondu (EFM). Cet indicateur fournit une alerte visuelle immédiate en cas de défaillance, permettant une identification rapide du problème et réduisant considérablement les temps d’intervention et d’arrêt. Une unité de surveillance électronique des fusibles peut y être intégrée pour une télésurveillance avancée.

Section 2 : le disjoncteur Emax 2

La deuxième section intègre le disjoncteur de puissance Emax 2 d’ABB. Ce disjoncteur haute performance, certifié pour fonctionner à 800 V, assure une protection contre les surcharges et les courts-circuits. Sa capacité à être placé à côté d’une colonne standard offre une solution compacte et certifiée, garantissant la sécurité globale de l’installation de collecte d’énergie.

Section 3 : les composants auxiliaires et la surveillance

La troisième section est réservée aux équipements auxiliaires essentiels au bon fonctionnement et au contrôle. On y trouve typiquement le fusible principal, le moniteur d’isolement (crucial pour la sécurité dans les installations photovoltaïques), le transformateur de tension et divers dispositifs de protection. Cette section centralise la collecte des signaux, permet une surveillance détaillée des paramètres du réseau et facilite la protection avancée de l’ensemble du système.

Une solution d’avenir pour le secteur des énergies renouvelables

Le System pro E power 800V AC d’ABB s’impose comme une solution de référence pour moderniser et sécuriser les infrastructures électriques des centrales photovoltaïques. En alliant haute tension, modularité, conformité normative et capacités de surveillance connectée, il répond directement aux défis de rentabilité, de fiabilité et d’évolutivité du marché solaire. Cette innovation permet aux développeurs et aux exploitants de centrales de maximiser le retour sur investissement de leurs actifs tout en contribuant à la transition vers un mix énergétique plus durable. Pour en savoir plus sur les solutions d’ABB pour les énergies renouvelables, consultez le portail dédié d’ABB.
